功能模块 | 项 目 | 技术参数 | |||
3.3kW | 6.6kW | 11kW | 22kW | ||
系 统 | 系统效率 | 满载全范围＞90% 峰值效率91.5% | 满载全范围>90% 峰值效率91.5% | 满载全范围>91% 峰值效率92.5% | 满载全范围>91% 峰值效率92.5% |
安装间隙 | 140mm-210mm | ||||
额定工作频率 | 85.5kHz | ||||
允许偏移范围 | X±75mm，Y±100mm | ||||
海拔 | <=2000m | ||||
唤醒方式 | CAN，硬线 | ||||

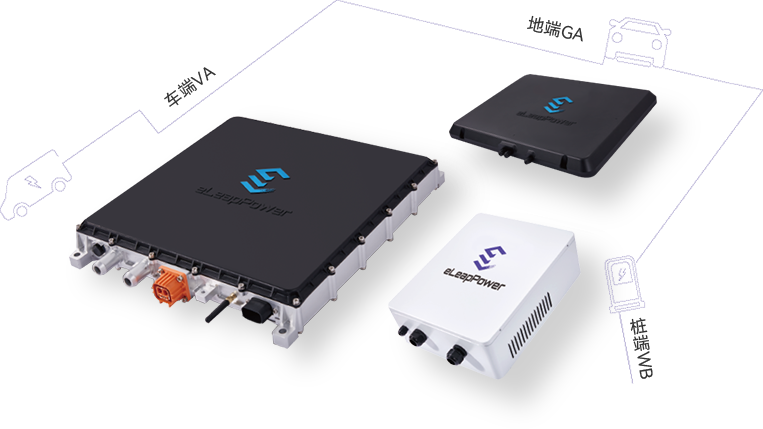

桩端WB | 额定输入电压 | 单相220VAC | 单相220VAC | 三相380VAC | 三相380VAC |
输入电压范围 | 单相176~264VAC | 单相176~264VAC | 三相305~458VAC | 三相305~458VAC | |
输入频率范围 | 45~65Hz | ||||
冷却方式 | 风冷 | ||||
工作环境温度 | -40~55°C | ||||
存储温度 | -40~85°C | ||||
防护等级 | IP55 | ||||
尺寸 | / | / | 510×393×155mm | / | |
重量 | / | / | 13kg | / | |
地端GA | 冷却方式 | 自然冷却 | |||
工作环境温度 | -40~55°C | ||||
存储温度 | -40~85°C | ||||
防护等级 | IP67 | ||||
尺寸 | / | / | 600×750×60mm | / | |
重量 | / | / | 35kg | / | |
车端VA | 最大输出电流 | 34A | 24A | 40A | 40A*2 |
输出电压范围 | 75~109VDC | 200~500VDC | 200~500VDC | 200~500VDC | |
最大输出功率 | 3.3kW | 6.6kW | 11kW | 22kW | |
输出响应时间 | 小于5s | ||||
输出电流纹波 | ±2% | ||||
输出电压纹波 | ±3% | ||||
工作环境温度 | -40~55°C | ||||
存储温度 | -40~105°C | ||||
冷却方式 | 风冷 | 液冷 | |||
防护等级 | IP67 | ||||
尺寸 | / | / | 375×428×59mm | / | |
重量 | / | / | 13kg | / | |
